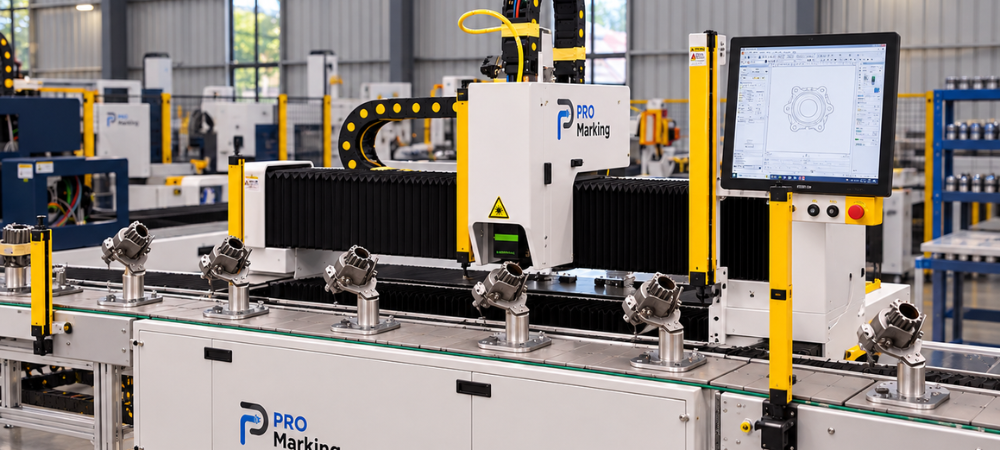

Máquina para gravação a laser de alta produção: como dimensionar para sua linha industrial

Uma máquina de gravação a laser subdimensionada vira gargalo e trava a linha. Uma superdimensionada imobiliza capital que poderia ir para outro projeto. Nos dois casos o erro costuma vir do mesmo ponto: a especificação foi feita pelo tempo de marcação do laser, e não pelo tempo de ciclo da estação inteira.

Este guia mostra como fazer esse cálculo antes de pedir proposta, com fórmula, exemplo numérico e uma lista dos dados que o fornecedor vai pedir.

O que compõe o tempo de ciclo de uma estação de gravação

O tempo de ciclo é o intervalo entre o início da marcação de uma peça e o início da marcação da seguinte. Ele soma quatro parcelas:

1. Tempo de marcação: o laser em operação. Depende do conteúdo gravado (um Data Matrix pequeno marca bem mais rápido que um bloco de texto e logotipo), do material e da profundidade exigida.
2. Carga e descarga: colocar a peça no gabarito, fechar a porta, abrir e retirar. Em operação manual, costuma ser a maior parcela do ciclo.
3. Posicionamento e alinhamento: garantir que a marca caia no ponto certo da peça.
4. Verificação: leitura do código gravado para confirmar qualidade e registrar a rastreabilidade.

Quem calcula só a primeira parcela superestima a capacidade da máquina. É por isso que um equipamento que marca em poucos segundos pode, na prática, entregar bem menos peças por hora do que o esperado.

A fórmula de dimensionamento

Passo 1: capacidade teórica por hora

Capacidade teórica (peças/h) = 3600 ÷ tempo de ciclo (segundos)

Passo 2: capacidade real

Capacidade real (peças/h) = capacidade teórica × eficiência operacional

A eficiência operacional considera paradas, trocas de lote, setups e pequenas interrupções. Muitas fábricas trabalham com valores entre 80% e 90% para estações bem organizadas. Use o OEE medido na sua planta, se houver.

Passo 3: número de máquinas

Máquinas necessárias = cadência exigida (peças/h) ÷ capacidade real por máquina (arredonde para cima)

Passo 4: margem

Mantenha uma folga para picos de demanda e para a manutenção preventiva. Uma estação operando permanentemente no limite não tolera nenhuma parada.

Exemplo de cálculo (valores hipotéticos, apenas para ilustrar a fórmula)

Considere uma linha que exige 300 peças por hora, com eficiência operacional de 85%.

A leitura mais importante do exemplo é que o laser é o mesmo nos dois cenários. O que mudou foi o tempo de carga e descarga. Em muitos projetos, automatizar o manuseio da peça elimina a necessidade de uma segunda máquina, e isso costuma custar menos que comprar o equipamento extra.

O que reduz o tempo de ciclo

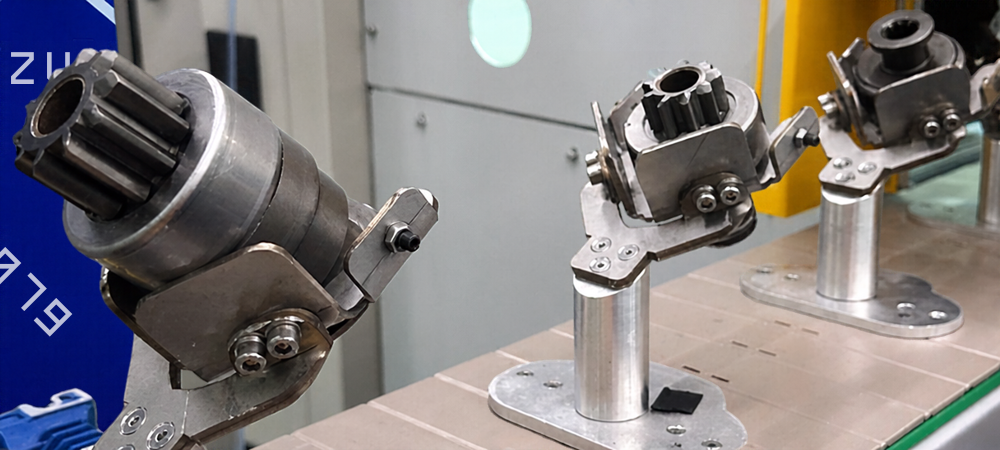

• Automação de carga e descarga: portas automáticas, esteiras e dispositivos de alimentação. A PRO Marking tem a gravadora a laser fibra com porta automática no catálogo e, para integrações mais complexas, projetos especiais sob medida.
• Gabaritos com várias peças: marcar mais de uma peça por ciclo dilui o tempo fixo de carga e verificação. A viabilidade depende do tamanho da área de gravação em relação às peças.
• Campo de gravação adequado: o catálogo da PRO Marking oferece lentes de 100 x 100 mm, 200 x 200 mm e 300 x 300 mm, além da área de 500 x 355 mm da SmartBox. Escolher o campo de acordo com a peça, e não o maior possível, mantém a densidade de energia e a qualidade da marca.
• Potência do laser: o catálogo cobre de 20 W a 200 W nos modelos de fibra. Mais potência pode encurtar o tempo de marcação em aplicações que exigem mais energia, como gravação mais profunda, mas o ganho depende do material e do conteúdo gravado e não deve ser tratado como regra geral.
• Conteúdo da marcação: simplificar o que é gravado (por exemplo, um código compacto no lugar de texto longo) reduz o tempo de marcação sem mexer no equipamento.

Que modelo considerar para cada perfil de produção

Todos os modelos do catálogo são de produção 100% nacional, o que também pesa na decisão: prazo de reposição de peças e suporte técnico impactam diretamente o tempo de parada da linha. Para avaliar esse critério e outros pontos da cotação, veja o checklist de especificações técnicas para o setor de compras.

Dados que o fornecedor vai pedir (e que você deve levantar antes)

• Cadência exigida da linha (peças por hora) e número de turnos
• Mix de peças: dimensões, material e acabamento de superfície
• Conteúdo a gravar: texto, Data Matrix, QR Code, logotipo, e o tamanho de cada elemento
• Profundidade ou contraste exigido da marca
• Como a peça chega à estação (manual, esteira, robô) e como sai
• Necessidade de leitura e verificação do código, e integração com MES/ERP
• Ambiente de instalação, para definir a necessidade de cabine e conformidade com a NR-12

Com essa lista em mãos, a proposta chega mais próxima do que a sua operação realmente precisa e o processo de cotação fica mais rápido.

Erros comuns no dimensionamento

• Usar só o tempo de marcação do laser como tempo de ciclo, ignorando carga, descarga e verificação
• Trabalhar com eficiência de 100%. Toda estação tem paradas, e o cálculo precisa refletir isso
• Não prever crescimento. Uma máquina que atende o volume de hoje com folga zero será insuficiente no próximo ano
• Ignorar picos e sazonalidade, dimensionando pela média em vez do pior caso aceitável
• Esquecer a manutenção preventiva. Se a estação não pode parar nunca, avalie redundância ou margem maior

Perguntas frequentes

Como calcular quantas máquinas de gravação a laser minha linha precisa?
Divida a cadência exigida (peças por hora) pela capacidade real de uma máquina, que é 3600 ÷ tempo de ciclo × eficiência. Arredonde para cima e some uma margem para picos e manutenção.

O tempo de ciclo é o mesmo que o tempo de marcação?
Não. O tempo de ciclo inclui marcação, carga e descarga, posicionamento e verificação. Em operação manual, carga e descarga costumam pesar mais que a marcação em si.

Automatizar a carga das peças compensa?
Em linhas com cadência alta, frequentemente sim. Como o exemplo mostra, reduzir o tempo de manuseio pode evitar a compra de uma segunda máquina. O resultado exato depende do seu tempo de ciclo e do custo da automação, e vale simular os dois cenários.

Qual potência de laser devo escolher para uma linha de alta produção?
Depende do material, do conteúdo gravado e da profundidade exigida. A potência é um fator entre vários, e deve ser definida junto ao tempo de ciclo total, e não isoladamente.

Quer simular a cadência da sua linha com os números reais da sua operação?
Envie o volume por hora, o material e o conteúdo da marcação, e nossa equipe técnica ajuda a definir o modelo e a quantidade de equipamentos. Conheça o catálogo na página de máquina laser para gravação e fale com um especialista.

Se ainda estiver estimando o investimento, veja também quanto custa uma máquina de gravação a laser industrial e a comparação entre comprar ou terceirizar a gravação a laser.
