Gravadora a laser com mesa giratória 360º e 2 lasers

Na indústria automotiva, a rastreabilidade e a qualidade das marcações são fatores essenciais para garantir a confiabilidade e o desempenho dos componentes. Um de nossos clientes, referência no setor, buscava uma solução moderna e eficiente para realizar a gravação em volantes de motor de caminhão, uma etapa fundamental para o controle de produção e identificação dos componentes.

O desafio

Para garantir que a necessidade do cliente seria totalmente atendida, era preciso desenvolver uma máquina capaz de gravar com rapidez e precisão em diferentes pontos da peça, sem a necessidade de reposicionamento manual. Além disso, era necessário integrar dois lasers no mesmo sistema, otimizando o processo e tornando-o mais eficiente e produtivo.

A solução PRO Marking

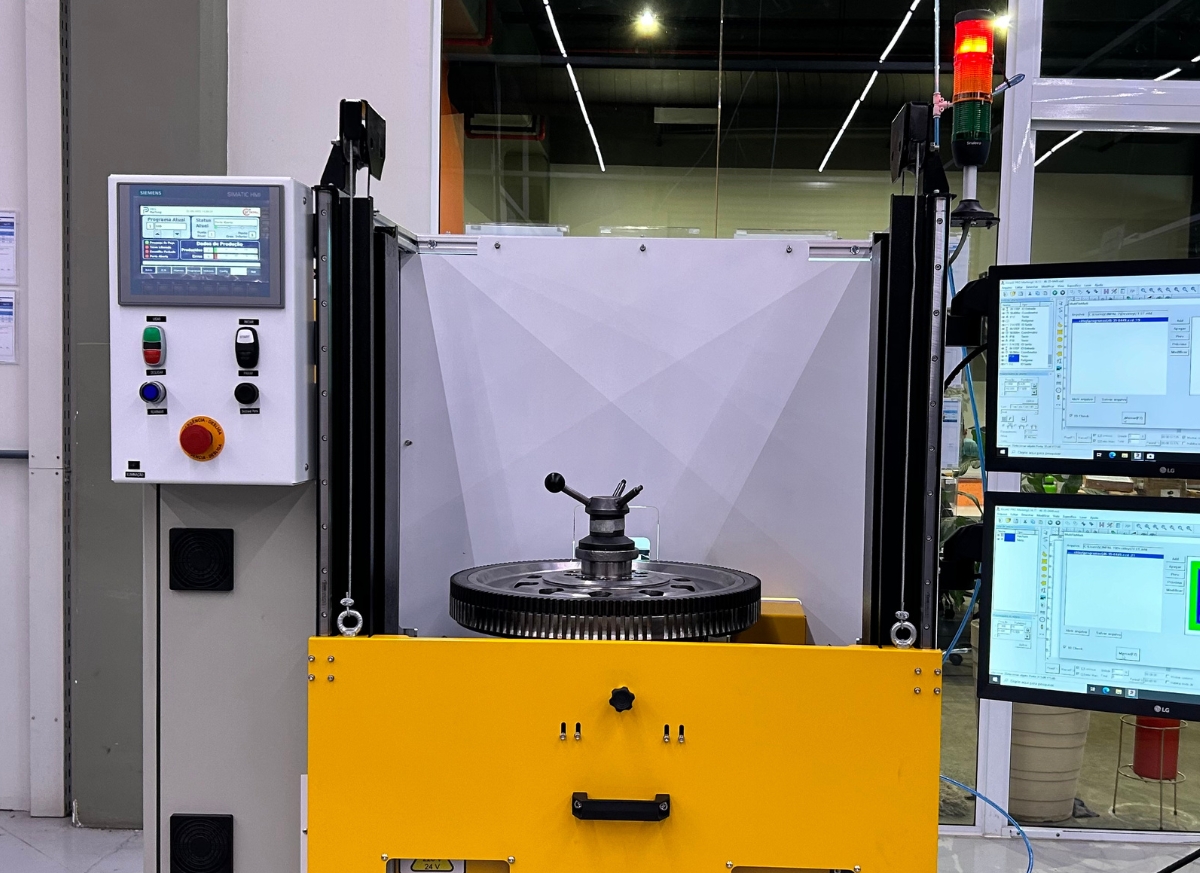

Sendo assim, nossa equipe desenvolveu uma máquina de gravação a laser com mesa giratória de 360°, totalmente customizada e equipada com dois lasers, um lateral e outro inferior, que trabalham em conjunto para garantir gravações precisas e consistentes no volante do motor.

O equipamento foi projetado com três eixos de movimentação, sendo dois lineares e um angular, correspondente à mesa giratória. O maior destaque é o eixo angular, que permite a rotação completa da peça em até 360°, possibilitando gravações em diferentes posições sem a necessidade de intervenção do operador. Essa automação garante agilidade, precisão e repetibilidade no processo, reduzindo o tempo de ciclo e eliminando erros de alinhamento.

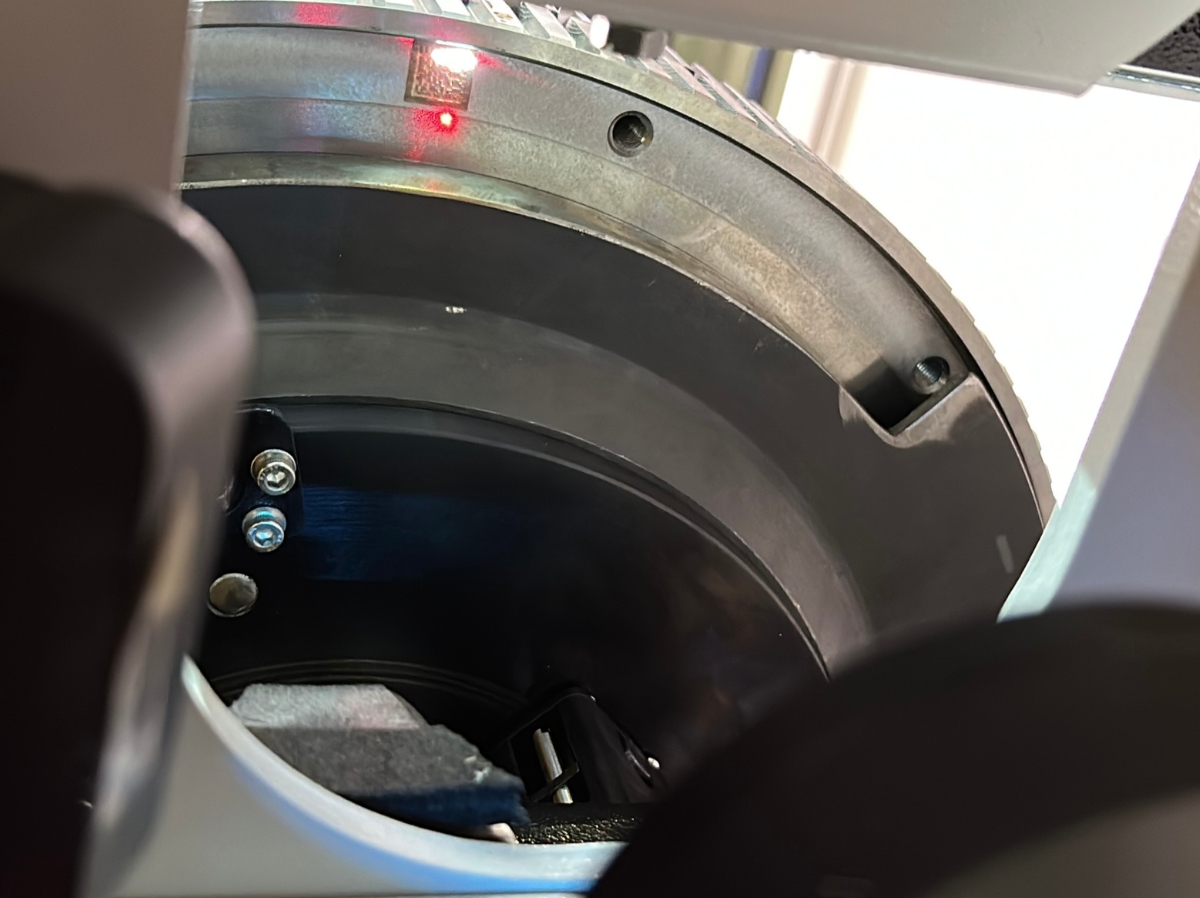

Para a gravação inferior, a máquina conta com uma escotilha pneumática, que se abre automaticamente apenas no momento da gravação, assegurando proteção total durante o funcionamento.

Tecnologia, controle e segurança

A operação da máquina é simplificada por meio de uma IHM (Interface Homem-Máquina) moderna e intuitiva, que exibe todas as informações essenciais do processo: a etapa atual, o histórico das gravações realizadas, a quantidade de gravações bem-sucedidas e as eventuais falhas detectadas.

A interface também permite configurar as posições dos motores e ajustar parâmetros de operação de forma prática e segura.

Como todos os equipamentos desenvolvidos pela PRO Marking, a máquina foi feita em conformidade com a NR-12, incluindo todos os dispositivos e sistemas de segurança necessários. Entre os principais recursos estão:

• Sistema de tratamento de erros automatizado, que identifica e sinaliza falhas operacionais
• Chave de intertravamento, que bloqueia a abertura da porta durante o processo de gravação, garantindo total segurança ao operador
• Berço de fixação, que assegura o posicionamento exato do volante no momento da gravação, evitando desalinhamentos
• Sinaleiro de três cores, que indica claramente o status da máquina:
  • Verde: equipamento pronto para iniciar a gravação
  • Verde piscando: gravação finalizada com sucesso
  • Amarelo: processo de gravação em andamento
  • Amarelo piscando: ocorrência de erro
  • Vermelho: sistema de segurança ativo

Resultado: mais agilidade, precisão e confiabilidade

Com a nova máquina de gravação a laser com dois lasers e mesa giratória de 360°, o cliente passou a contar com um processo mais rápido, automatizado e confiável, eliminando a necessidade de movimentar manualmente as peças.

A integração de dois sistemas de laser permite gravar diferentes áreas do volante de motor em um único ciclo, otimizando o tempo de produção e garantindo a padronização das marcações.

Além disso, a operação simplificada e o controle inteligente via IHM proporcionam uma experiência mais segura e eficiente, com total rastreabilidade das gravações realizadas.

Confira detalhes do equipamento:

Mais precisão e produtividade na gravação de volantes de motor

Este projeto realizado pela PRO Marking mostra, mais uma vez, o compromisso que temos em oferecer soluções de gravação a laser personalizadas, desenvolvidas sob medida para atender as necessidades específicas de cada cliente.

Combinando tecnologia de ponta, segurança e automação inteligente, a máquina desenvolvida para gravação em volantes de motor de caminhão é um exemplo de como a inovação pode melhorar os processos industriais, garantindo excelentes padrões de qualidade e produtividade.
